ERS.2
System rehabilitacji kardiologicznej
Ergoline ERS.2 oferuje wszechstronne i elastyczne rozwiązanie dla nadzorowanego treningu pacjentów, wszczególności w ramach planowanej rehabilitacji kardiologicznej.
Różnorodność możliwości ERS.2 sprawiają, że system jest profesjonalnym i wygodnym narzędziem. Oprogramowanie pozwala na łatwe zarządzenie treningiem pacjenta oraz grup pacjentów, z wykorzystaniem różnego rodzaju schematów obciążenia, monitorowaniem podstawowych parametrów życiowych i EKG oraz automatyczną kontrolą urządzeń wysiłkowych.
The ergoline ers.2 system offers a flexible and comprehensive concept to provide physicians, therapists and sports scientists with maximum comfort in patient care.
A variety of system components such as different training ergometers, ECG telemetry transmitters, and a freely scalable software system can be combined in accordance with individual user preferences. Even with large patient groups, the preparation, actual training, and subsequent evaluation of results can be performed efficiently, safely, and easily.
- Jednoczesny trening do 24 pacjentów
- Bezprzewodowy monitoring EKG
- Treningi wieloprofilowe
- Programy treningowe pod kontrolą HR lub spO2
- Treningi indywidualne i grupowe
- Nieograniczona liczba protokołów treningowych
- Szybkie i łatwe rejestrowanie pacjentów w systemie

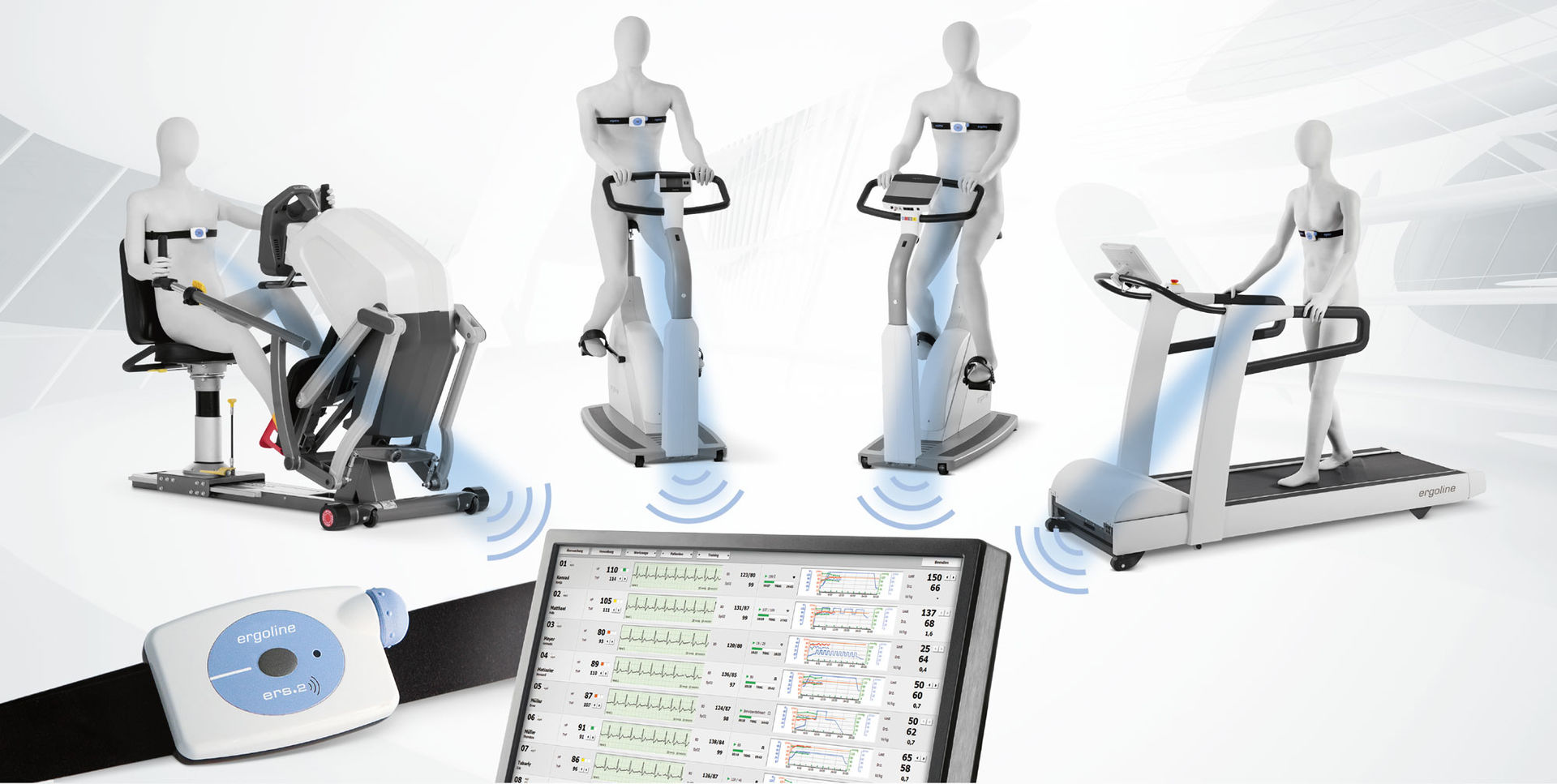

Trening stacjonarny

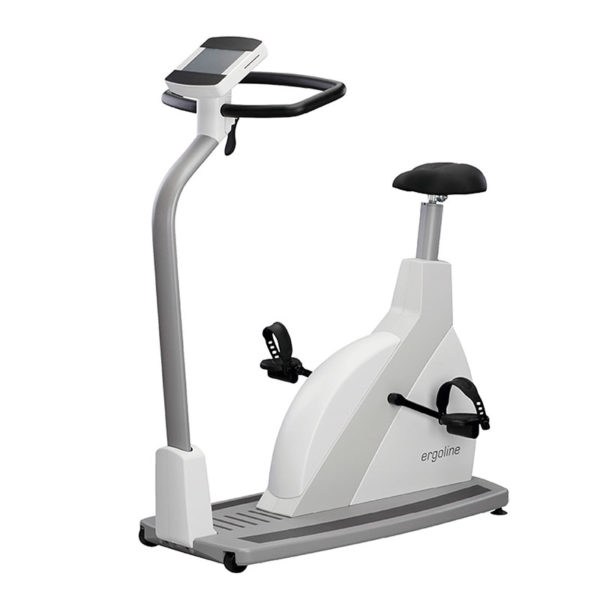

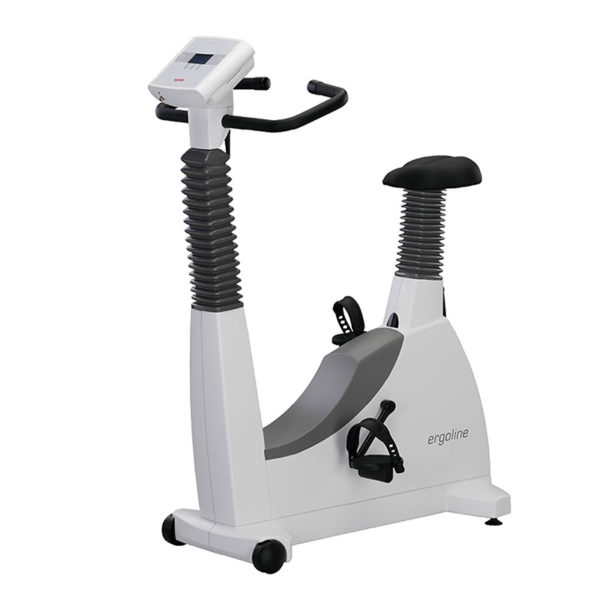

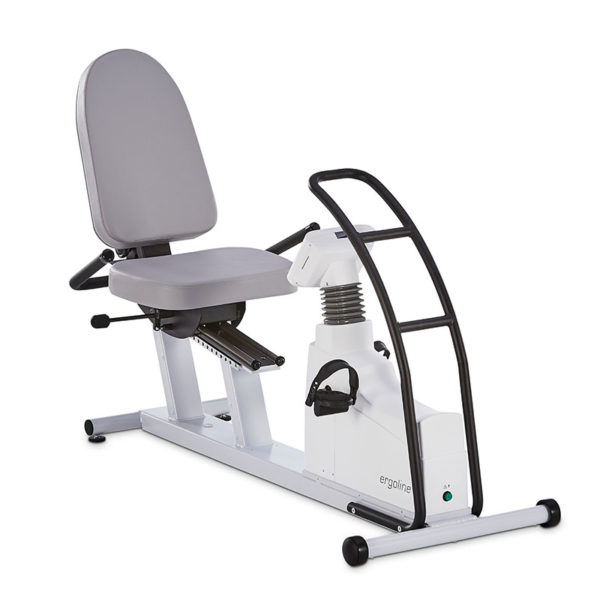

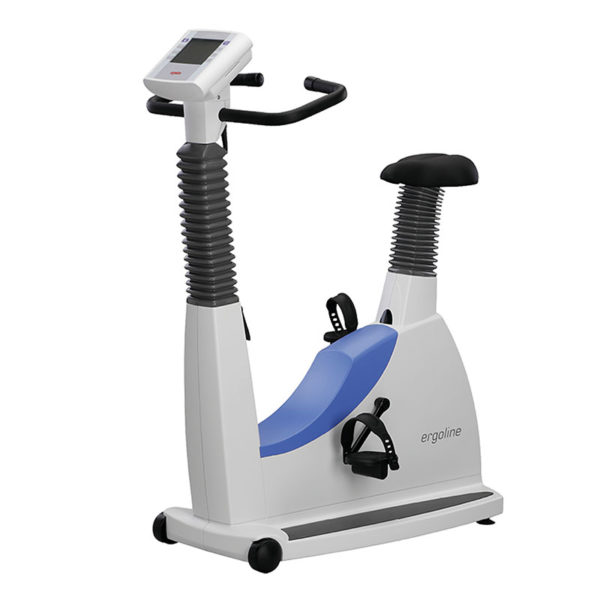

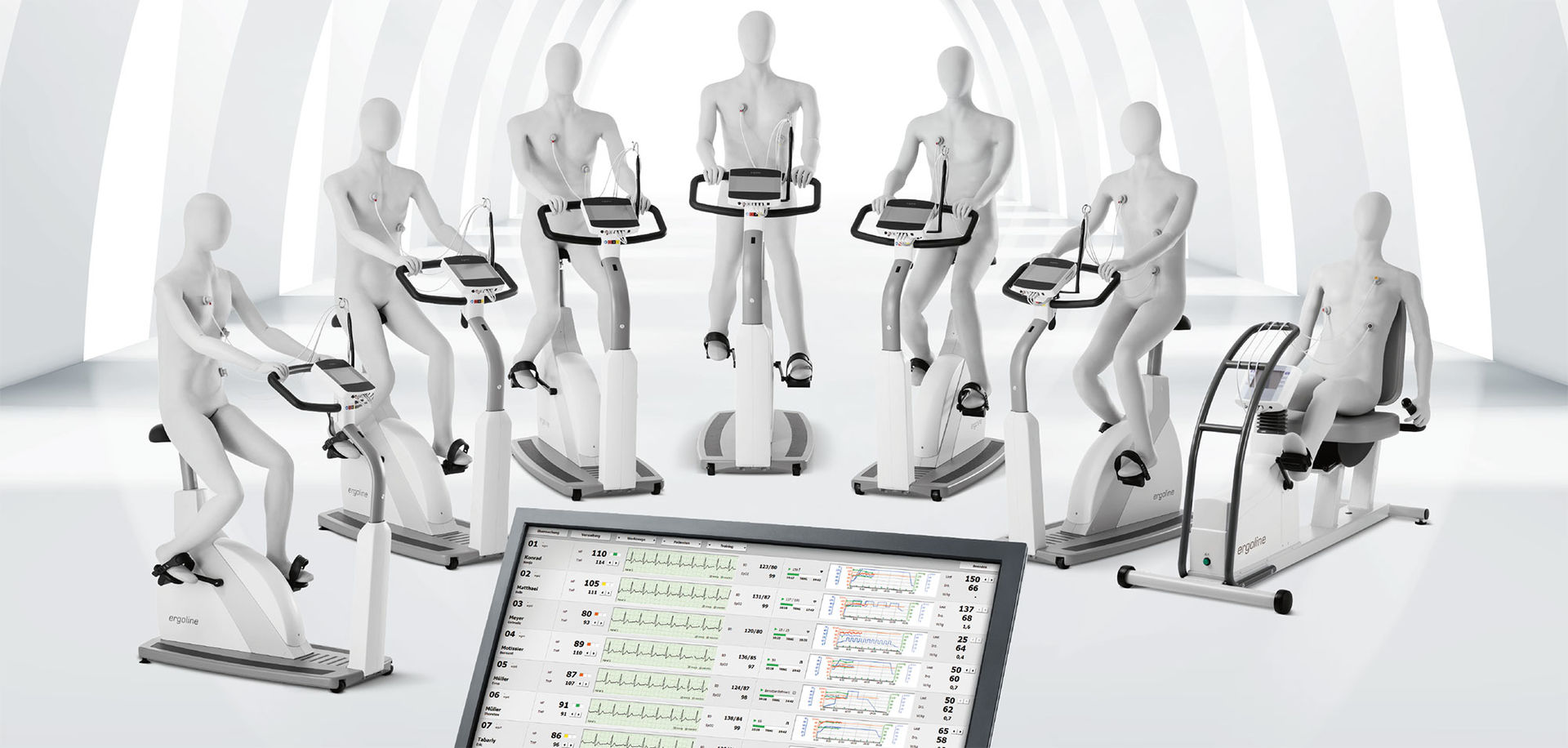

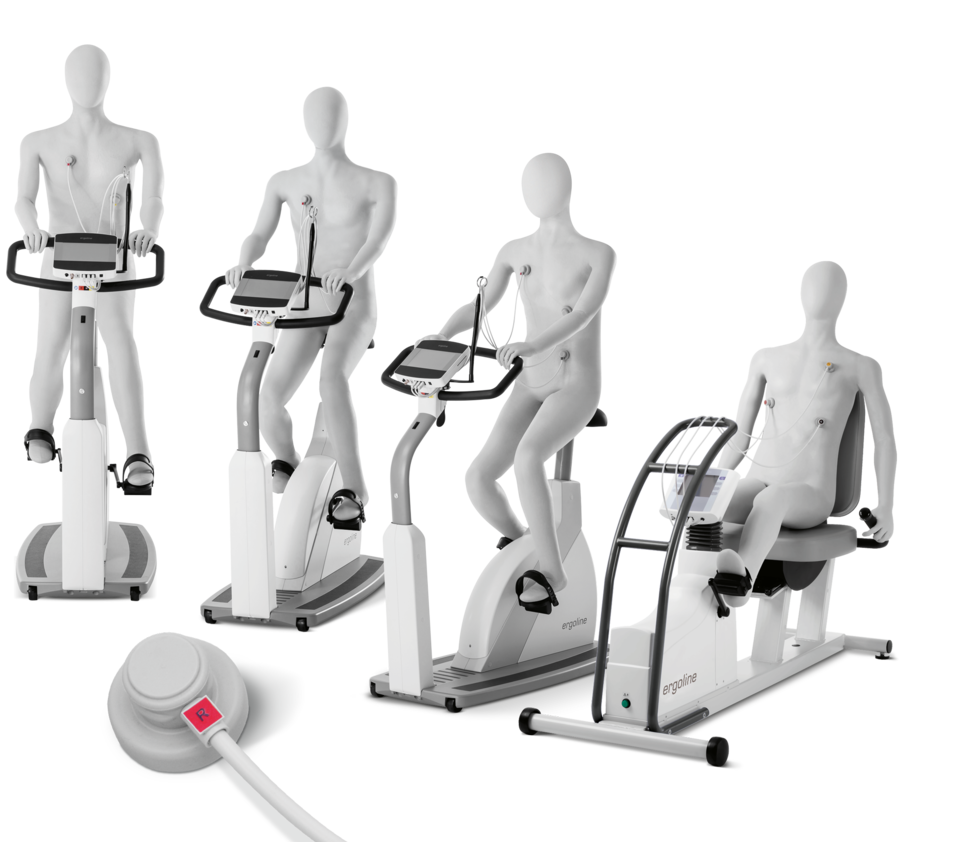

Zestaw do nadzorowania ćwiczeń pozwala na przyłączenie i jednoczesną kontrolę do 24 urządzeń: ergometrów rowerowych, w tym o zwiększonej nośności, ergometrów kończyn górnych oraz bieżni z pasem ruchomym.
Ergometry mogą być wyposażone we własne moduły pomiarowe EKG, spO2 i NIBP, przekazując dane w czasie rzeczywistym do centrali monitorującej. Opcjonalnie moduły EKG można wyposażyć w podciśnieniowe elektrody. W przypadku elektrycznej regulacji siedziska, oprogramowanie automatycznie dopasuje wysokość dla ustawionego pacjenta. Rozwiązanie w całości zapewnia szybką i wydajną organizację pracowni rehabilitacji kardiologicznej.
- Rejestracja 1-kanałowego EKG z modułu ergometru.
- Możliwość zintegrowanego pomiaru NIBP i spO2.
- Monitorowanie i kontrola treningów z 24 stanowisk.
- Szybkie przydzielanie pacjentów do stanowisk z możliwością automatycznej regulacji wysokości siedziska.


Opcje monitorowania pacjenta podczas treningu
EKG
- Wbudowany w ergometr moduł z 3-elektrodowym 1-kanałowym zapisem EKG
- Możliwość zastosowania elektrod podciśnieniowych zamiast elektrod jednorazowych
- Bezprzewodowy 1- lub 2-kanałowy nadajnik EKG na pas piersiowy lub elektrody jednorazowe
SpO2
- Rozszerzenie modułu EKG o pomiar saturacji z elastycznego czujnika na palec
- Programy treningowe sterowane wartoścą bieżącą spO2 pacjenta

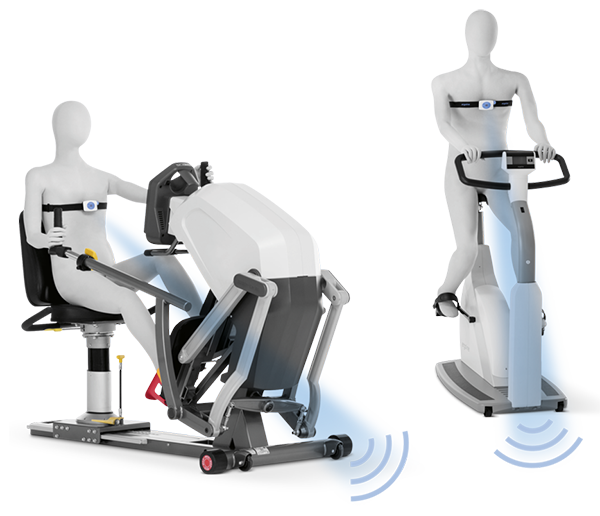

Telemetria

System oferuje również możliwość prowadzenia treningów niestacjonarnych, a także na mobilne nadzorowanie pacjenta.
- Nadajniki telemetryczne 1 i 2-kanałowego EKG.
- Nadajniki telemetryczne HR (bez zapisu EKG).
- Bezprzewodowa kontrola wybranych ergometrów
- Nadzorowanie pacjentów przez urządzenie mobilne
- Nadzorowanie pacjentów

Nadajnik telemetryczny z pasem piersiowym
1-kanałowy nadajnik EKG współpracuje z pasem elektrodowym. Wystarczy założyć pacjentowi elastyczny pas i zapiąć na nim nadajnik. Nadajnik ma zasięg do 100 m i jest zasilany z ogniwa AAA.
Nadajnik telemetryczny 2-kanałowy
Nadajnik posiada 5-elektrodowy przewód pacjenta pozwalający na rejestrację dowolnie wybranych 2 odprowadzeń EKG, przy użyciu standardowych jednorazowych elektrod.
Nadajnik HR
Nadajnik HR oznacza bieżący rytm pracy serca bez wykonywania rejestracji EKG z użyciem bipolarnego pasa piersiowego. Rozwiązanie jest wystarczające dla kontroli treningu i ustalania wartości bieżącego obciążenia w systemie ERS.2, tam gdzie rejestracja EKG jest zbędna, niemożliwa lub technicznie utrudniona.

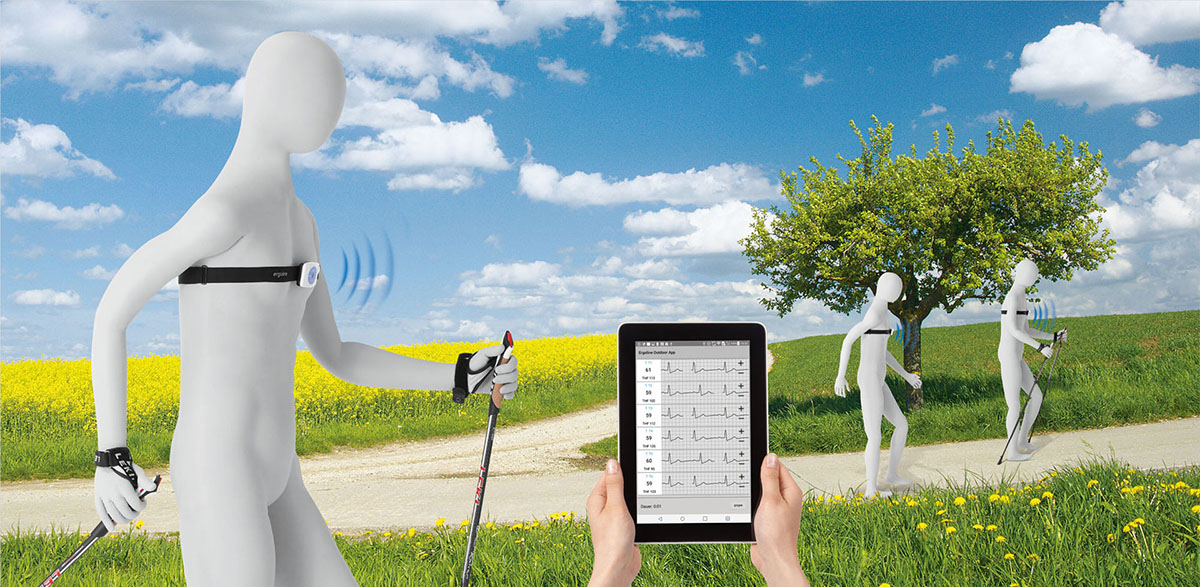

Trening mobilny
Monitorowanie pacjenta podczas podczas ćwiczeń w terenie lub w dla prostych testów obciążenia, np. testu marszu 6-miniutowego (6MWT).
Mobilna aplikacja treningowa EOA (Ergoline Outdoor App)
- Większe bezpieczeństwo ćwiczeń dzięki monitorowaniu EKG
- Motywacja pacjenta na podstawie danych z monitorowania
- Możliwość wprowadzenia dodatkowych pomiarów (NIBP, spO2)

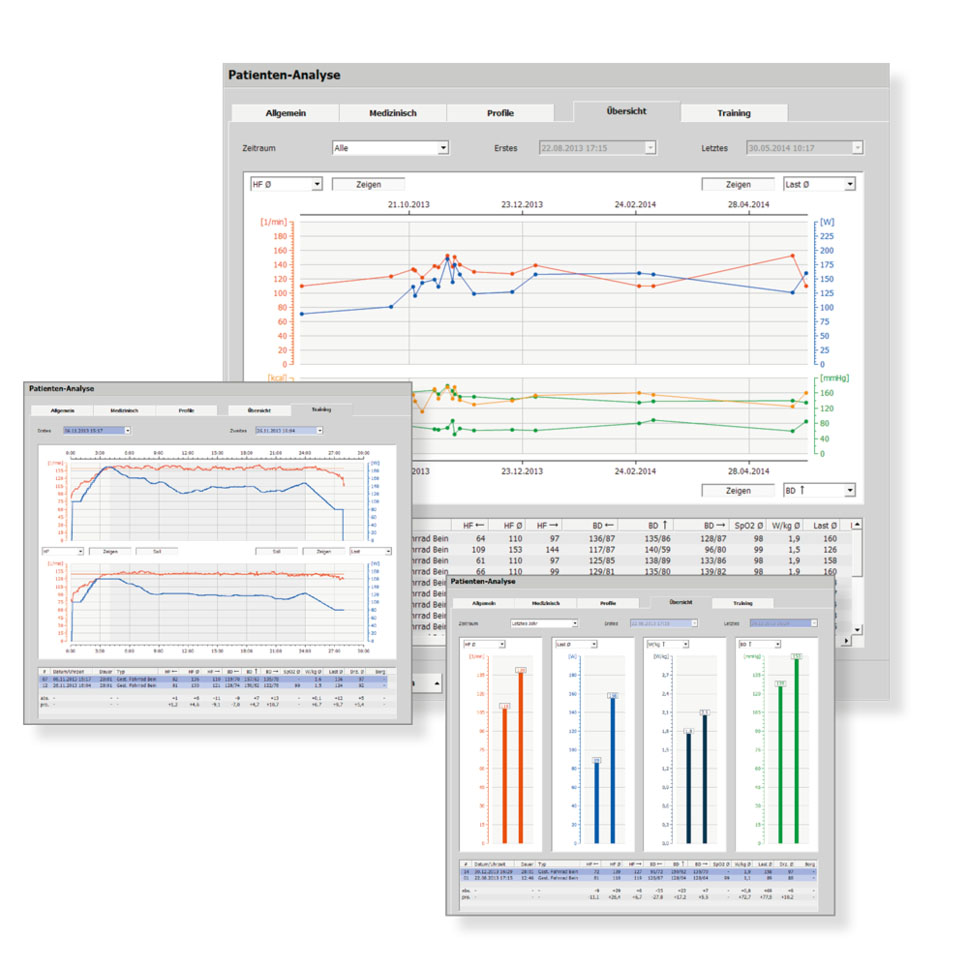

- Analiza danych i dokumentacja w systemie ERS.2

Stanowisko monitorowania
- Zarządzanie grupami treningowymi.
- Trening ze stałym obciążeniem.
- Trening z obciążeniem kontrolowanym wartością HR lub spO2.
- Trening z obciążeniem interwałowym.
- Edytor obciążeń
- Ciągły zapis EKG z sesji treningowej
- Alarm osiągnięcia docelowego HR
- Wykres obciążenia i monitorowanych parametrów dla każdego stanowiska

Intergacja z HIS
Możliwość integracji HL7 w zakresie:
- Danych osobowych
- Informacji o leczeniu
- Wyników o wydolności fizycznej z badań wysiłkowych
Nadzór nad treningiem
Całościowy nadzór nad ćwiczeniami lub treningiem:
- Grupowe profile treningowe
- Trening wg. obowiązujących zaleceń i wytycznych
- Monitorowanie parametrów życiowych
- Dostosowanie obciążenia podczas treningu
- Bieżący HR z alarmem osiągnięcia limitu
- Przegląd ćwiczenia oraz zapisu EKG
Mobilny nadzór nad treningiem
Opcjonalną częścią systemu ERS.2 jest aplikacja mobilna Ergopad App wspomagająca nadzór nad treningiem bez zakłócania pracy systemu.
- Przesyłanie danych z bieżących treningów na urządzenie mobilne
- Prezentacja EKG wybranego pacjenta
- Możliwość bieżącego nadzoru mobilnego lub konsultacji
- Przesył w sieci lokalnej lub WLAN
Specyfikacja techniczna
EKG standardowe | |
Technologia | wzmacniacz EKG w ergometrze |
Rodzaj elektrod | klasyczne przylepiane lub system podciśnieniowy (opcja) |
Liczba kanałów EKG | 1 |
Liczba elektrod | 3 |
Pasmo przenoszenia | 0,5–25 Hz |
EKG telemetryczne (opcja) | |
Transmisja | Bluetooth Klasa 1 (2.4 GHz, maks. 12 dBm) |
Zasięg transmisji | do 100 m w linii prostej bez przeszkód |
Zasilanie | bateryjne lub akumulatorowe, 1x AAA (NiMH 1100 mAh) |
Czas pracy | do 9 godz. |
Rodzaj elektrod | klasyczne przylepiane lub wbudowane |
Liczba kanałów EKG | 1 lub 2 (opcja) |
Rozdzielczość EKG | 12 bit @ 250 Hz |
Rozmiar nadajnika | 84 x 48 x 18 mm |
Waga | 50 g |
Telemetria HR | |
Technologia | bezprzewodowa |
Zasięg transmisji | do 100 m w linii prostej bez przeszkód |
Zasilanie | bateryjne |
Rodzaj elektrod | wbudowane (pasek nadajnika) |
Pomiar ciśnienia tętniczego (opcja) | |
Technologia | moduł wudowany w panel sterujący ergometru |
Metoda pomiaru | osłuchowa i oscylometryczna, pompowanie adaptacyjne, automatyczna ocena poprawności |
Maks. ciśnienie w mankiecie | 300 mmHg |
Tempo pompowania | 6 sek dla 140 mmHg, 18 sek dla 300 mmHg |
Krok odprężania | 3 mmHg zależne od pulsu |
Zakres pomiarowy | 40 do 280 mmHg |
Błąd pomiaru | +/- 3 mmHg |
Zakres pulsu | 35 do 230 bpm |
Urządzenia treningowe | ergometry rowerowe, bieżnie, ergometr dla kończyn górnych |
Interfejs sterujący | protokół Ergoline |
Pomiar spO2 (opcja) | |
Technologia | moduł wbudowany w panel sterujący ergometru |
Zakres pomiaru | 70% do 100% |
Program treningowy | |
Profile treningowe | interwałowe, ciągłe, sterowane parametrem, użytkownika |
Parametry sterujące | HR, spO2, obciążenie |
Liczba profili | bez ograniczeń |
Cykle treningowe | pojedyncze, cykliczne, dla różnych aktywności |
Generator treningów | Pmaks, HRmaks, Karvonen, 6MWT, RAMP, użytkownika |
Baza danych | MS SQL |
Integracja | GDT, HL7 – opcje |
Eksport danych | format xls, karta sterująca (opcja) |
Protokół sterujący | Ergoline |

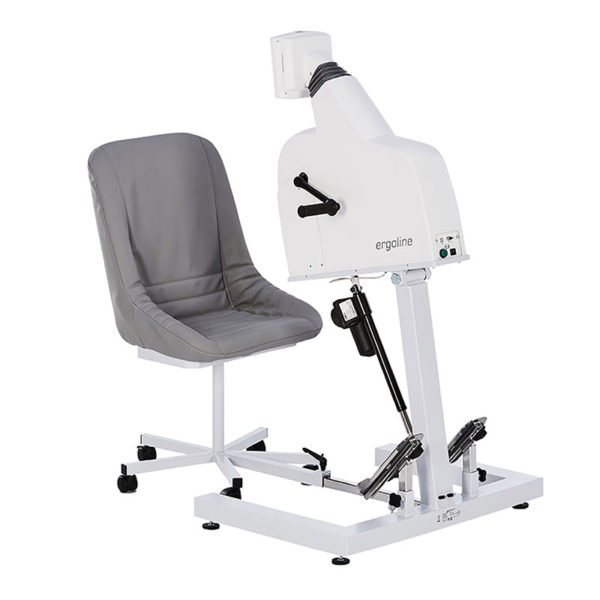

Ergometry treningowe | rowerowe: 100 / 200 / 400 (półleżący), kończyn górnych: 600, bieżnia ruchoma |
Aplikacja mobilna EOA (opcja) | |
Technologia | telemetria z wykorzystaniem urządzeń mobilnych (Android) |
Parametry monitorowane | EKG, HR |
Liczba pacjentów | do 6 |
Pomiary opcjonalne | pomiar ciśnienia krwi, spO2 |
Pamięć danych | zapis na karcie (opcja) |
Rodzaj elektrod | klasyczne przylepiane lub wbudowane |
Rodzaj elektrod | klasyczne przylepiane lub wbudowane |
